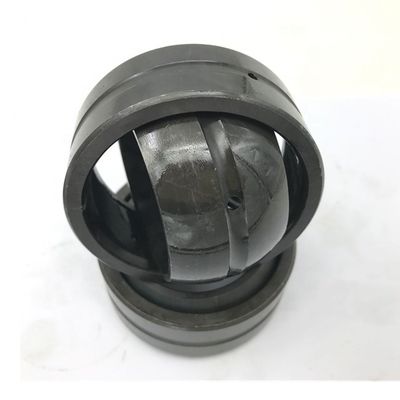

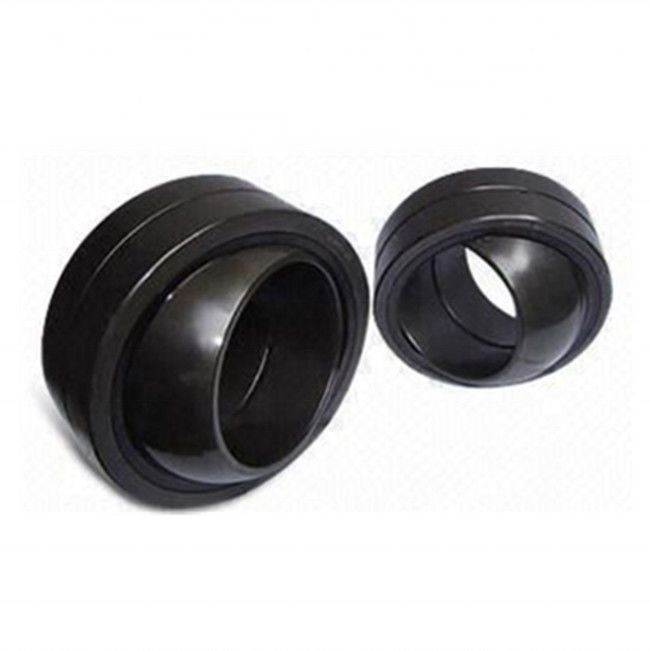

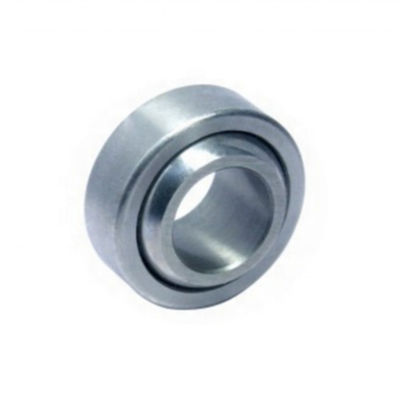

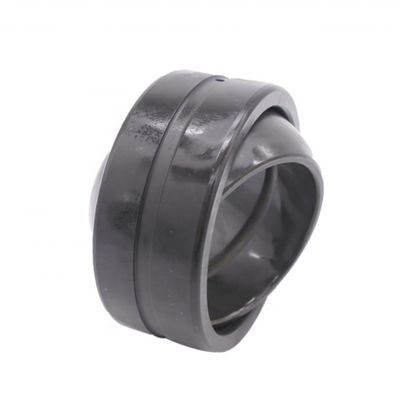

Transportes llanos esféricos de la parte radial de la resistencia a la corrosión de GE80ES

Descripción de producto

El llevar común es una estructura especial del transporte de desplazamiento. Tiene las ventajas de la estructura simple que el transporte rodante, que se compone principalmente de una superficie esférica externa del anillo interno y el anillo externo tiene una forma esférica interna, capaz de soportar mayor carga, según el diversos tipo y estructura, puede llevar la carga radial, la carga y radial axial, axial y la existencia de la carga común.

Los transportes llanos esféricos tienen superficies de contacto esféricas que permitan que el anillo interno gire libremente en todas las direcciones dentro de apremios del transporte y de diseño del uso. Esto les da la capacidad uno mismo-para alinear, que significa, por ejemplo, para ajustar automáticamente al desalineamiento que proviene trabajar a máquina inexacto, a las distorsiones del marco de la soldadura, o a las deformaciones del perno y del bastidor debido a las fuerzas estáticas y dinámicas. Tal desalineamiento generaría el considerable cargamento del final y causaría el fracaso temprano de cojinetes lisos cilíndricos llanos. Los transportes llanos esféricos se piensan así para tener su origen como reemplazo para los cojinetes lisos o los bujes cilíndricos llanos y todavía de vez en cuando se llaman los bujes de bola. Los transportes llanos esféricos utilizan los anillos internos y externos con las superficies de deslizamiento esféricas, y pueden acomodar cargas radiales pesadas y cargas axiales bidireccionales al mismo tiempo. Se utilizan generalmente para una velocidad más baja del oscilación del movimiento (es decir, movimiento angular), como superficie de deslizamiento para la forma esférica pueden también ser inclinados en ángulo dentro del movimiento (que está alineando el movimiento).

1. Los anillos internos y externos están cubiertos con el disulfuro de molibdeno para reducido el deslizar de la fricción.

2. Estos transportes llanos esféricos tienen una sola raza externa fracturada.

3. Este transporte llano esférico no tiene surcos y a través de los agujeros.

4. Este transporte llano esférico se debe lubricar correctamente con la grasa.

Características del transporte llano esférico

1. material: los anillos internos y externos son el llevar de acero (GCr15).
2. tratamiento térmico: se apagan los anillos internos y externos y el fosfatar.
3. estructura: No hay surco de aceite y agujero de aceite en el anillo interno y externo. El anillo externo tiene una ranura axial.
4. superficie de deslizamiento: cubierto con el lubricante de polvo MoS2.
5. característica de funcionamiento: Tiene las ventajas de la resistencia de abrasión, de la resistencia a la corrosión, y de alinear del uno mismo. Se aplica a la máquina que requiere la carga radial pesada y la carga axial en una dirección de la pequeño-gama.

Catálogo del transporte llano esférico de GE ES/de GE… ES 2RS/GE… ES-2LS

Diámetro de diámetro interior: 15-240m m     Diámetro externo: 26-340m m (conveniente para ambos tres tipos)

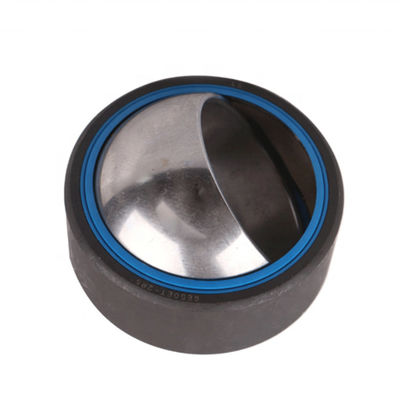

el llevar con el sufijo 2RS tiene un sello del labio doble a ambos lados del transporte.

llevando con el sufijo -2LS tenga un acero de hoja reforzado, sello resistente del triple-labio a ambos lados del transporte.
